Наборы резисторов HP

Наборы резисторов серии НР – это постоянные непроволочные элементы сопротивления электрической цепи постоянного, переменного и импульсного режимов. Предприятие ОАО «АлЗаС» (Алагирский завод Сопротивления) осуществляет производство и реализацию самых распространённых радиоэлементов, которые используются в различной электротехнике. Наша продукция полностью соответствует действующим отраслевым стандартам, ТУ и ГОСТ.

НАБОРЫ РЕЗИСТОРОВ НР 1-20 ОЖО.467.419 ТУ - приемка П3

Простые постоянные толстопленочные, негерметичные, с однорядным расположением вывода, всеклиматического исполнения, предназначены для применения в аппаратуре приемных устройств в цепях постоянного и переменного токов. Купить данную продукцию завода «АлЗаС» можно связавшись с нами, контакты на сайте.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Температура от -60 гр.С до 155 гр.С
• Атмосферное давление от 630 до 800 мм.рт.ст.
• Относительная влажность до 98% при 35 °С
• Вибрация в диапазоне частот от 1 до 500 Гц с ускорением не более 40g
• Предельное рабочее напряжение каждого резистора 100 В
• Температурный коэффициент сопротивления не более 100×10^-6(1/°С) для RH от 2200 до 6800 Ом, 250×10^-6(1/°С) для резисторов с RH до (10-1500) Ом, (104-106) Ом
• Гарантийная наработка 50000 ч.
• Срок сохраняемости 25 лет

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

НАБОРЫ РЕЗИСТОРОВ НР 1-4-9М ОЖО.467.404 ТУ - приемка ОТК

Непроволочные толстопленочные наборы резисторов для печатного монтажа, предназначены для работы в цепях постоянного и переменного токов. Вид климатического исполнения УХЛЗ по ГОСТ 15150-69.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Температура от -60 гр.С до 155 °С
• Атмосферное давление от 145 до 800 мм.рт.ст.
• Относительная влажность до 98% при 25 °С
• Вибрация в диапазоне частот от 1 до 2000 Гц с ускорением не более 10g
• Удары многократного действия с ускорением до 40 д при длительности 2-10 нс.
• Предельное рабочее напряжение каждого резистора 100 В
• ТКС: не более +150×10^-6(1/ °С)для RH свыше 6,8 до 33 кОм,
•                         +250×10^-6(1/ °С) для RH до 6,8к Ом и свыше 33 кОм до 1мОм
• Гарантийная наработка 25000 ч.
• Срок сохраняемости 15 лет

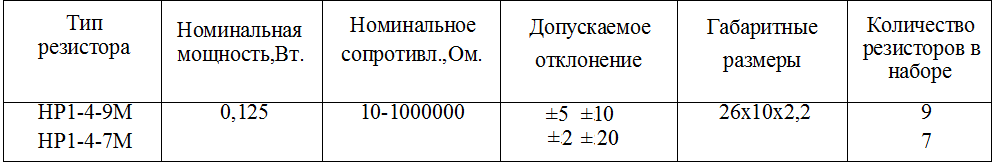

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

НАБОРЫ РЕЗИСТОРОВ НР 1-19 ОЖО.467.416 ТУ

Простые постоянные, неизолированные с покрытием, толстопленочные с однородным расположением вывода предназначены для применения в радиоэлектронной аппаратуре, вычислительной технике и других устройствах в целях постоянного и переменного тока.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Температура от - 60 до 155 °С
• Атмосферное давление от 1,3×10^-4 Па до 294 кПа
• Предельное рабочее напряжение каждого резистора – 100В для RH < 470000 Ом
•                                                                                              150В для RH > 470000 Ом
• ТКС: в интервале температур от - 60 °С до 155 °С
• не более: ±100×10^-6(1/ °С) – для HP с RH ОТ 4700 Ом до 8200 Ом
•                  ± 250×10^-6(1/ °С) – для HP с R, от 10 Ом до 3300 Ом и от 10000 Ом до ЗЗ00000 Ом
• Уровень шумов резисторов набора не > 100 мкВ/В
• Гарантийная наработка 30000 ч.
• Срок сохраняемости 25 лет.

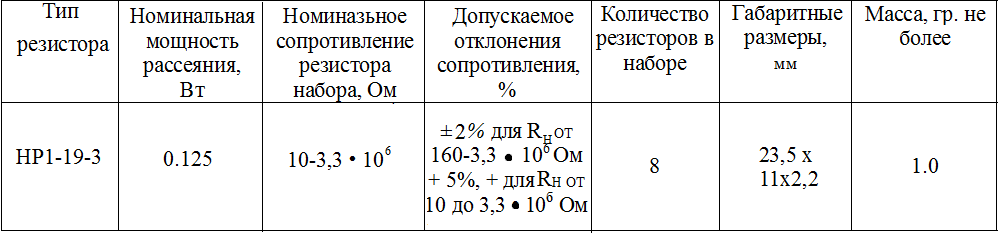

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
